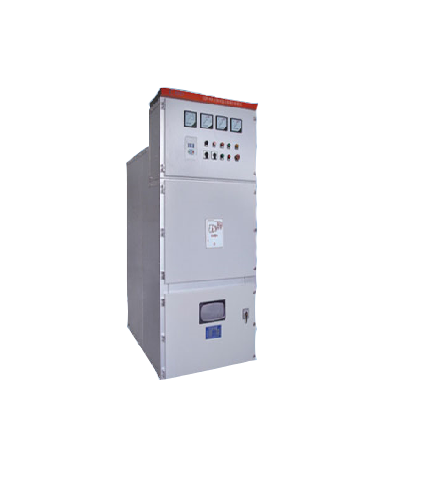

启功CGR-HA高压软启动

①提供丰富多样的起动方式，方便的设置、合适的控制参数，可使电机在不同的负载下实现最佳的起动效果。

②由于采用了高性能微处理器及强大的软件支持功能，使控制电路得以充分简化、优化，无需对电机参数进行调整，即可获得一致、准确的操作性能。

③高压软起动装置采用信号多级处理及隔离技术，具有很强的抗干扰能力。

④采用光纤感应触发系统使高压室和低压室完全隔离，实现高压晶闸管的触发、检测及高低压控制回路之间的安全隔离。

杜绝电机“喘振”现象：根据电机的固有特性，其机械特性曲线中存在“负功区”，某些负载的起动过程存在电流震荡现象，俗称电机的“喘振” 。CGR-HA系列高压软起动装置在控制软件中引入真有效值电流反馈控制，从根本上解决电机起动过程中的电流震荡问题。

⑤低压测试模式：在不接通高压电源的情况下，利用小功率低压电机配合标准内置特性进行全功能测试，CGR-HA高压软起动装置可在现场运行前采用低压（380V）电机进行模拟调试，为正式运行提供技术依据和保证。

⑥采用标准人机接口，具有运行状态和数据显示，通过功能按键和设置按键实现参数设定、显示、系统控制及中文在线提示等功能。

⑦具有自检功能，可智能检测器件的故障，如电源电压、缺相、相序等故障，并自动闭锁。

⑧具有在线运行能力，可实时监控工作电压、电流和温度，具备完善的电机综合保护功能，又能把握适度的保护门槛，以最大可能保护电机稳定工作。

⑨具有事件记录功能及录波功能，保存最近发生的多个事件。要求可通过文本显示器显示每个事件；保存起动的参数，可以通过文本显示器显示起动数据或通过电脑显示起动参数。

⑩当高压软起动装置标称功率比实际负载功率大时，可在一定范围内修改高压软起动装置的实际输出电流，使其和实际负载大小匹配，以保证高压软起动装置对电机的起动效果和保护功能的准确性。

⑩具有485通信功能，支持国际标准的Modbus、Profibus通信协议。



4.CGR高压软起动装置结构：

①采用标准的KYN28-12柜体外形，且提供与KYN28-12开关柜并柜标准孔。汇流排可贯穿整个柜体。

②高压软起动装置总体结构设计以适应各种条件下使用，适合于各种使用对象和工作环境，有着高压开关设备和控制设备的共用技术特点，在柜体中应用了密封处理，减少对机器内部的污染。

③高压软起动装置高压晶闸管组件，被划分为3个相互绝缘的单元，检修时便捷的设计，允许每个高压晶闸管组件可以迅速单独进行更换。

④高压软起动装置由高压晶闸管组件、阀体保护单元、真空开关部件等组成高压回路；由晶闸管触发单元、信号采集与保护部件组成控制系统，触发系统将低压控制通过光纤连接到高压部分，做到高、低压之间的可靠隔离；系统控制与显示界面构成人机交互单元。

⑤电源电缆可以从整机不同位置进出，在柜体内留有足够的空间以便于接电源进线、电机电缆从机柜的不同位置进入允许适当弯曲。

⑥接地线保障高压软起动装置的可靠运行，机柜中各个控制单元地线相连接至机柜的下部接地铜排上。

⑦柜体特点：柜体采用优质敷铝锌板，各部件经数控机床加工，折弯后焊接而成；所有部件具有足够的机械强度。能承受运输、安装及运行时短路所引起的作用力而不致损坏变形；采用先进的喷塑工艺，柜体外形美观大方，柜体防护等级可达IP4X。



5.CGR高压软启动器/软起动装置保护功能：



高压软起动装置具有多个保护功能，如过流保护，欠流保护，过载保护，堵转保护，相电流不平衡保护，短路保护，过压保护，欠压保护，负载缺相保护，相序保护，超温保护，起动超时保护，接地保护，接线错保护，起动间隔保护，旁路故障保护，晶闸管短路保护，外部故障联锁保护等。



过流保护：20—500%Ie 通过检测运行过程中的电流实现运行过程中的过流保护；

欠压保护：主电网电压低于额定电压85%时,延迟时间1～10S(可调)，跳闸保护；

过压保护：主电网电压上升到110%额定电压时,延迟1～10S(可调)，跳闸保护；

相电流不平衡：主回路电流不平衡度超过设定数值（10～60%可调），跳闸保护；

缺相保护：当任意一相缺失时，跳闸保护；

相序保护：可设置相序检测，当检测到相序错误时保护；

接地电流故障：当接地电流超过设定数值，跳闸保护；

晶闸管过温保护：当晶闸管散热器温度超过85℃时，跳闸保护；

起动超时保护：在设定的最长起动时间内（0～200S可调）,电动机仍未达到全速,跳闸保护；

反时限过载保护：反时限过载保护是电机在起动或运行过程中根据内部产生热量大小，实施对电机的一种保护。反时限过载保护曲线1~8级用于电机运行保护，出厂默认值为3；9~16级用于电机起动反时限过载保护，出厂默认值为0。



 6.CGR高压软启动器/软起动装置典型应用



高压软起动装置适用于额定电压3—15KV交流电动汽起动。

产品广泛应用于以下行业中：

水泥制造：窑炉引风机、压力送风机、冷却器洗尘风机、生料碾磨机、窑炉供气风机、冷却器排风机、

分选器风机、主吸尘风机等。

石油燃气：循环水泵、主管道泵、电潜泵、注水泵、锅炉给水泵、卤水泵、引风机、除垢泵、压缩机等

冶金：通风机、泥浆泵、除尘风机、引风机、除垢泵等；

电力：凝结泵、吸尘风机、送风机、引风机、排污泵、锅炉给水泵等；

市政供水：水泵等；污水处理；污水泵、净化泵、清水泵等；

采矿行业：矿井排水泵、介质泵、排风扇、球磨机、破碎机、输送机等；

制药：清洗泵、制冷压缩机等；

造纸：打浆机等。
